Diga ***
San Bernardino (TI)
| Konstruktionstyp | Offene Brücke |
|---|---|
| Konstruktionsform | Leim |
| Hindernis | Strasse (Strasse) |
| Koordinaten | 734612 / 145764 |
| Meereshöhe | 1620m |
| Baujahr | 1987 |
| Zulässige Belastung | 12,0t |
| Länge | 38,6m |

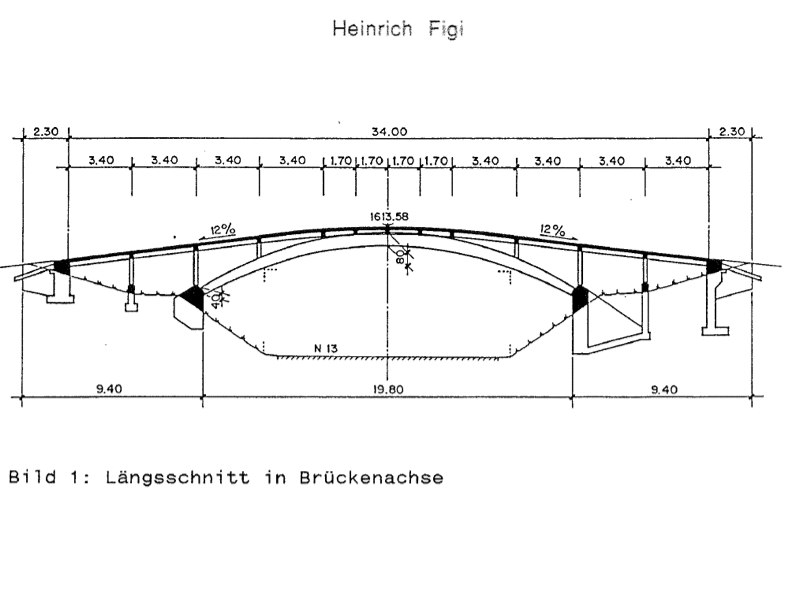

| Spannweite | 9.40 / 19.80 / 9.40 |
| Zulässige Breite | 3,5m |
| Besitzer, Verantwortliche Instanz | Gemeinde San Bernardino |
| Zufahrt | Langlauf, Forstfahrzeuge, Kühe |
| Joche | Holzjoche |
| Fahrbahnbelag | Betonverbund |
| Verkleidung der Fassaden | Geländer |
| Einschränkungen | Allgemeines Fahrverbot |

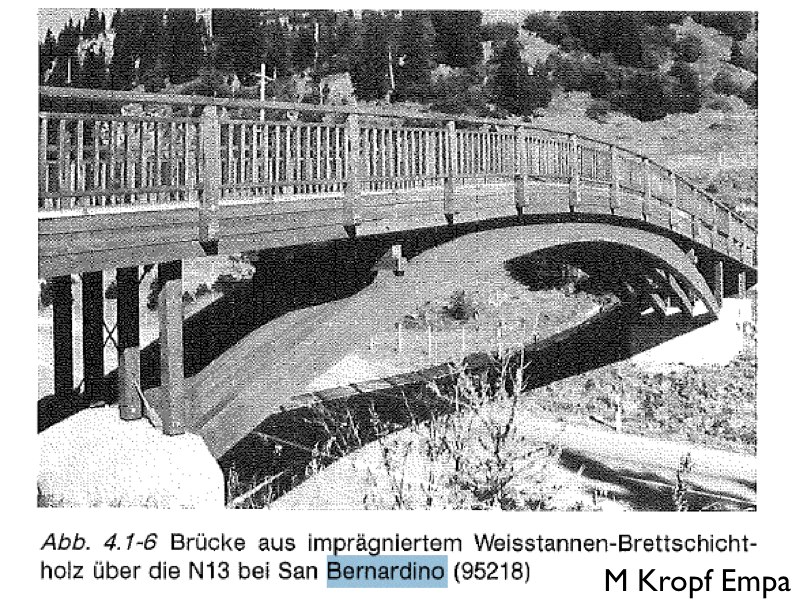

| Zusätzliche technische Informationen | F. Kropf: freibewitterte BSH-Pilotbrücken und Stege (Seite 130) 1988: Ta Resorzin-Phenol-Formaldehydharz, Chrom-Kupfer-Fluorsalz Kesseldruckimprägnierung der luftdrockenen Lamellen, 1* Hydrophobe Imprägnierung, 2*Lasur, einwandfrei |
| ID | 1262 |
Bemerkung

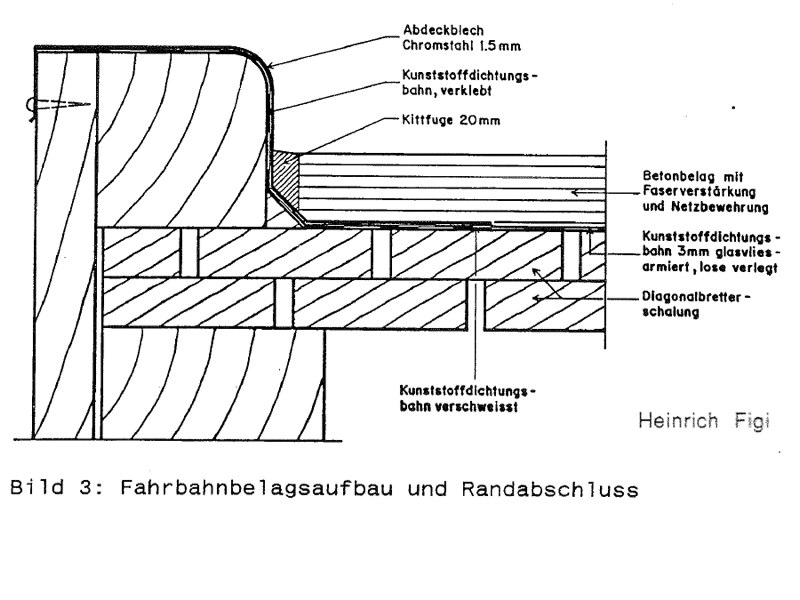

H. Figi: Brücke über N 13, Zweigelenkbogen, Wasserschutz mit einer 3 mm Kunststoff-Folie, schwimmend verlegt. Betonbelag 6 cm armiert und Faserverstärkt
